項目名稱:紅星國際廣場&恒信·大都會項目家居商場
項目類型:能耗監測系統
使用單位:紅星國際廣場&恒信·大都會項目家居商場
服務單位:山東三水智能化工程有限公司
1、客戶痛點與需求
能耗數據不清晰、不及時
建筑內部的各類能源使用數據(如水、電、氣、熱等)往往只能通過人工抄表或估算獲得,這種方式不僅效率低下,而且容易導致數據不準確或遺漏。由于缺乏實時監測手段,管理者往往無法及時了解建筑的能耗狀況,難以及時發現和解決能耗異常問題。
能源浪費現象難以察覺
建筑內部存在很多肉眼無法察覺的能源浪費現象,如設備空轉、管道泄漏等。沒有能耗監測系統,這些浪費現象很難被及時發現和糾正。由于缺乏全面的能耗數據支持,管理者往往難以準確判斷建筑的節能潛力,從而無法制定有效的節能改造和優化策略。
相關政策及數據上報要求
國家發展改革委等部門多次發文要求加快建設重點用能單位能耗在線監測系統,推動能耗數據的實時監測和上傳。這些政策要求重點用能單位(包括大型公共建筑)建立能耗監測系統,實現能耗數據的實時采集、傳輸和存儲,為節能管理和能效提升提供數據支持。
項目調研及建設內容
該項目由紅星美凱龍家居集團股份有限公司與恒信集團共同打造,占地規模廣闊,總建筑面積逾十萬平方米。預計未來將成為一個集購物、休閑、娛樂于一體的大型商業綜合體,為沾化區居民帶來全新的生活體驗。目前,該項目已進入緊張的建設階段,土方開挖和基坑支護工作已全面展開,預計不久后即可初見成效。該項目由紅星美凱龍與恒信集團開發,預期為沾化區帶來現代化商業氛圍,包括美凱龍MALL和高檔住宅區。
查看項目現場電表分布情況,確認采集點位數量;
查看采集點的型號,聯系設備廠商,溝通采集方案;
3、施工流程

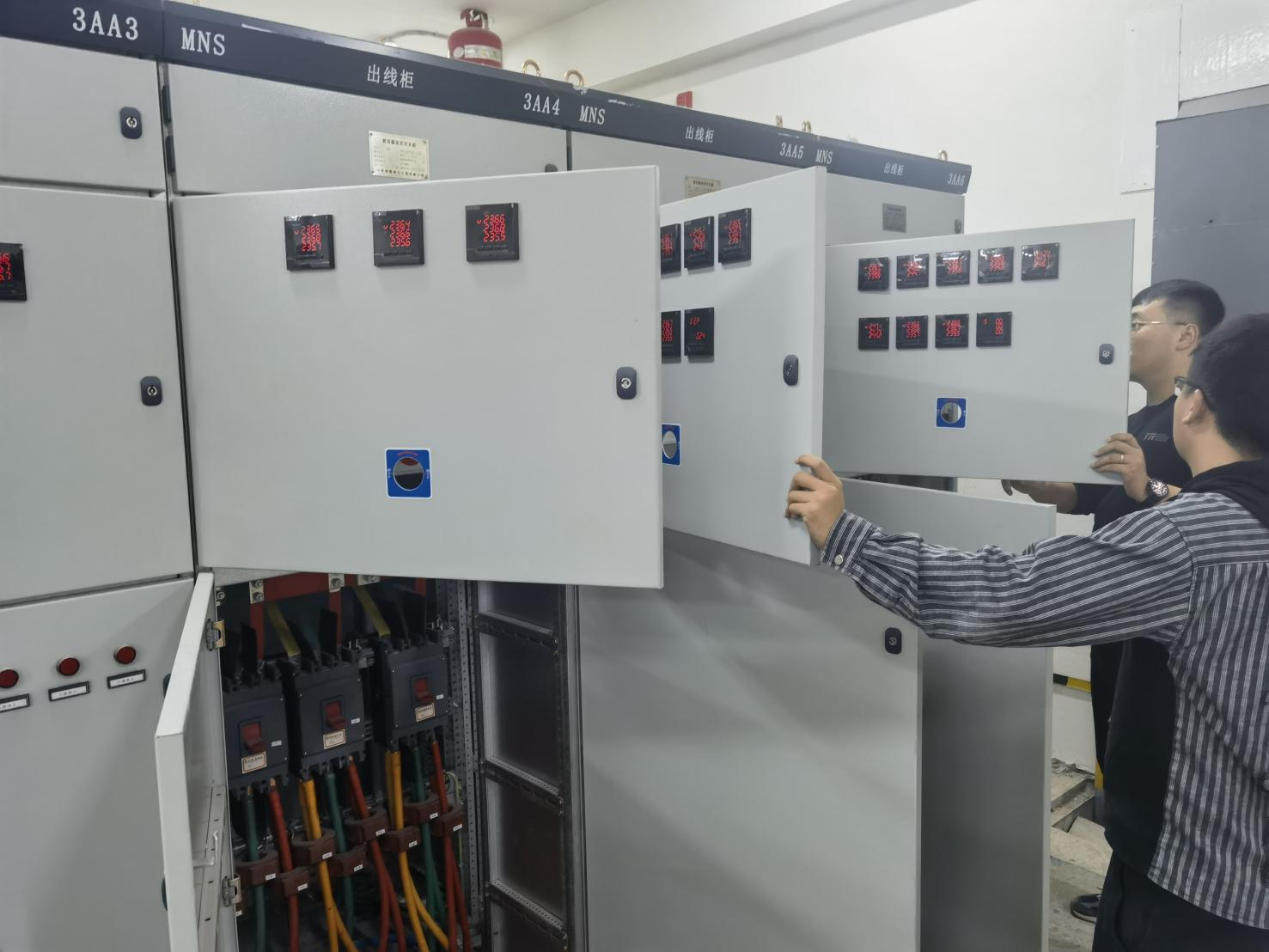

與現場施工人員進入配電間,觀察現場電表分布以及數量;

拍攝電表型號,聯系廠家,確定電表使用的協議,參數,以及寄存器地址等信息;
觀察電表485接口,確定電表串聯該如何接線;

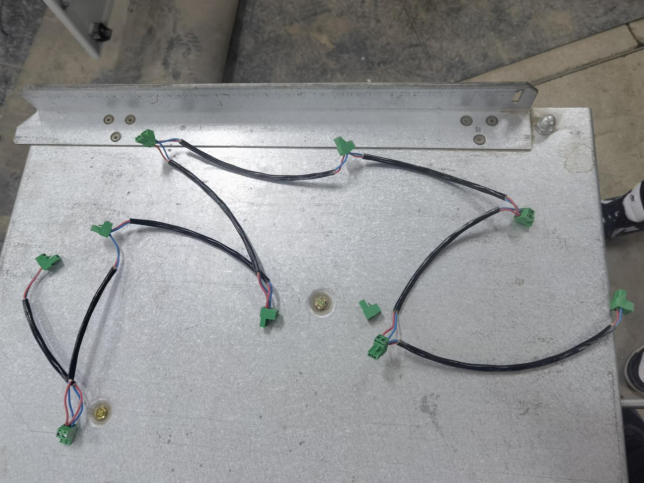

一個人制作電表短接線,一個人將電表端子拔下來接線,另一個人去找穿線所需要的工具;
打開電纜溝,確定該如何走線,如何布線;

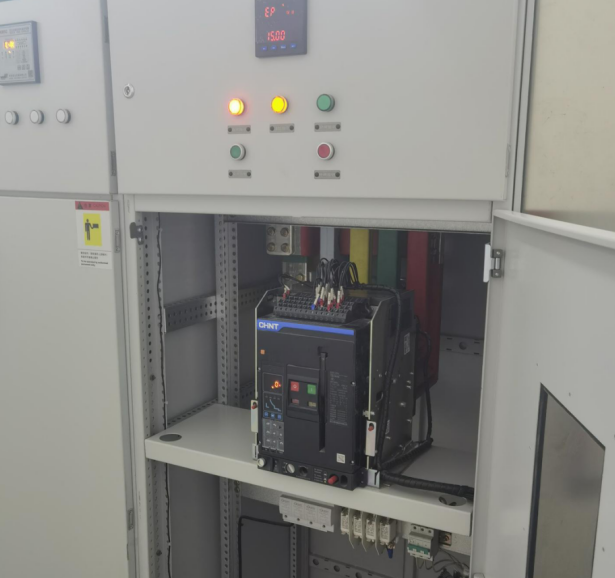

觀察配電柜,確定在哪里接電。
測試現場信號,確定采集器安裝位置。
規劃每個配電柜的總線該如何走,先將總線通過電纜溝走到采集器位置。

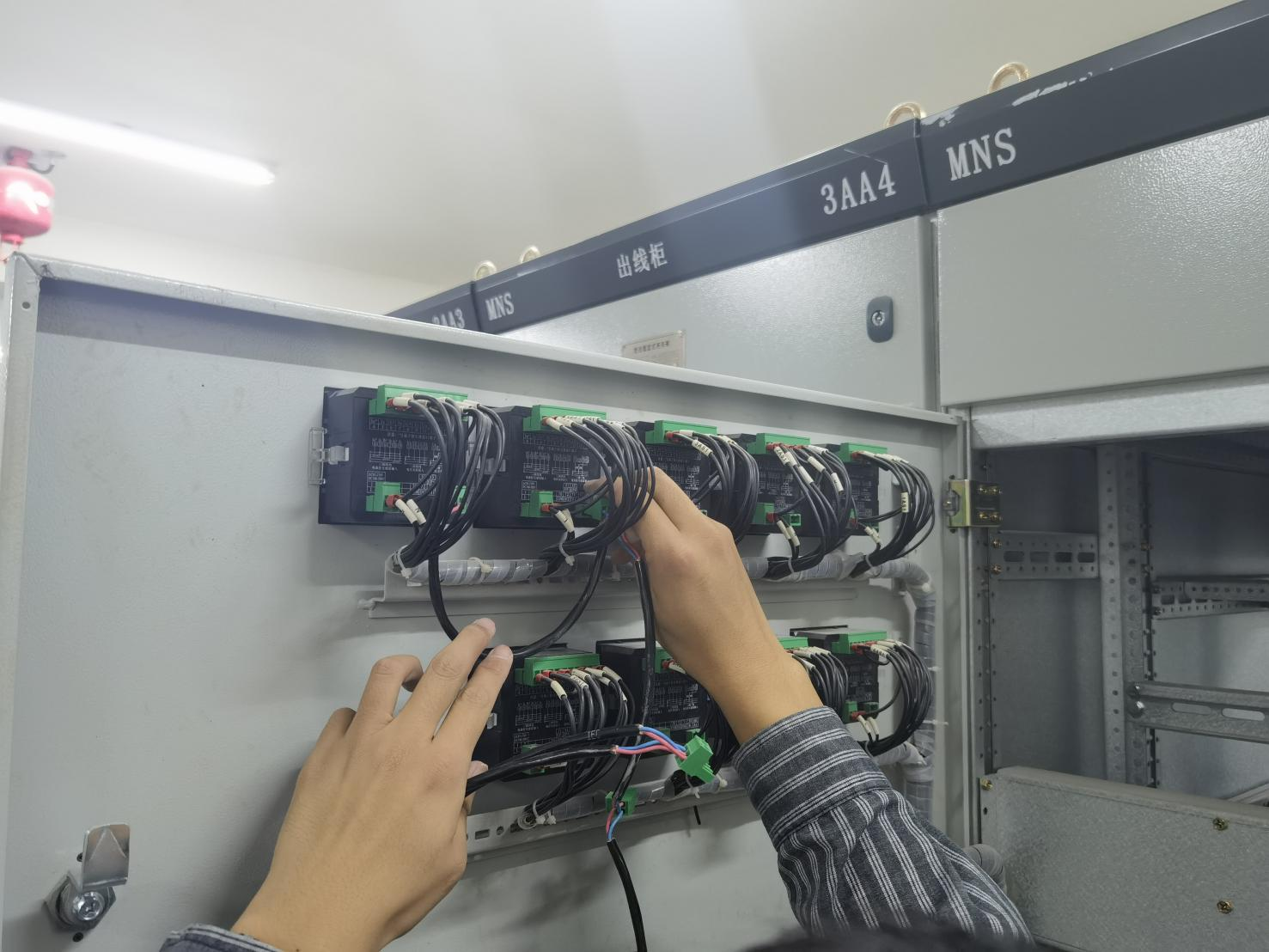

電表短接線制作完畢后,安裝電表端子,將每個配電柜的電表與總線進行連接。

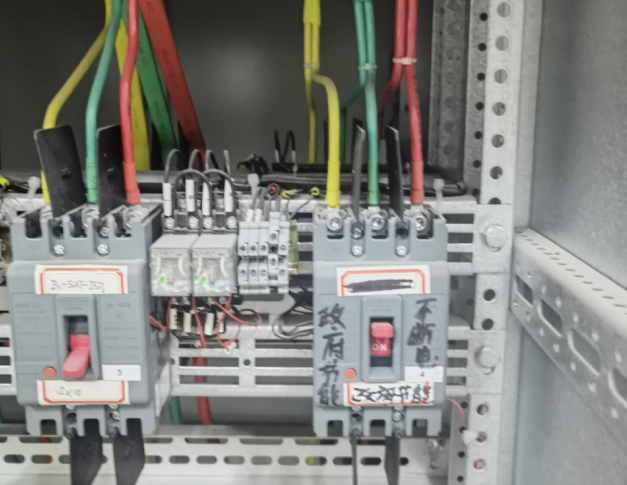

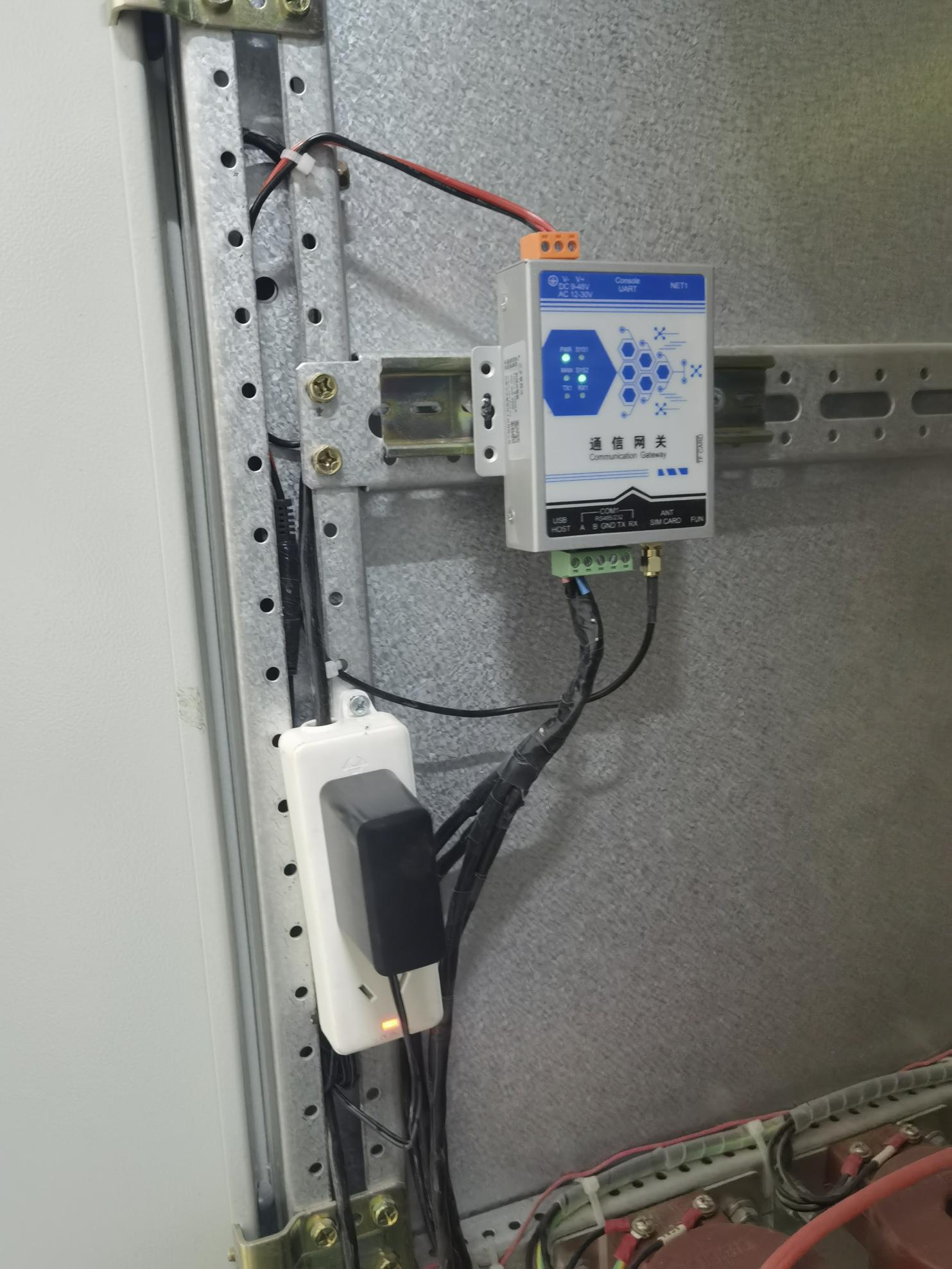

在現場取電,安裝導軌,插排,采集器等,進行讀數測試,看接好的線是否有問題,在把線纜接到采集器之前,先進行電壓測試,確定正常后再接。
確定好每個配電柜對應的總線以及讀數正常后,將所有的線接到采集器上,進行讀數測試。

確定讀數正確,線纜鋪設沒問題后,進行線纜固定,通過軋帶固定在線槽里面,保證施工現場的美觀。

收拾現場,打掃垃圾,將設備恢復原狀。
4、現場施工圖(施工前后照片對比)

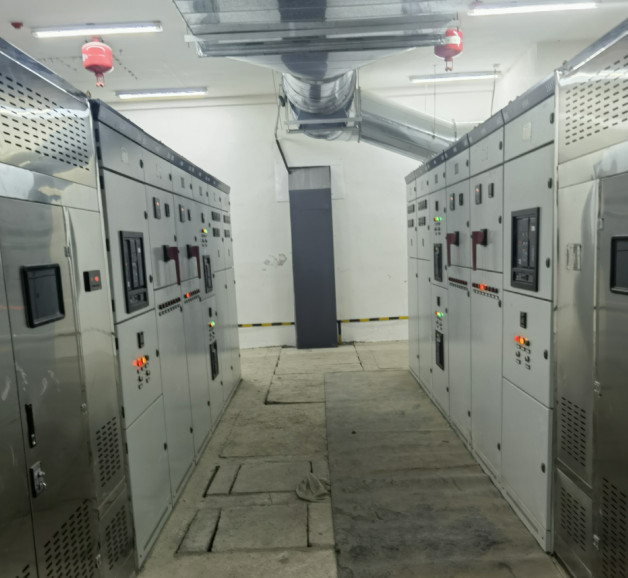

施工前


施工中

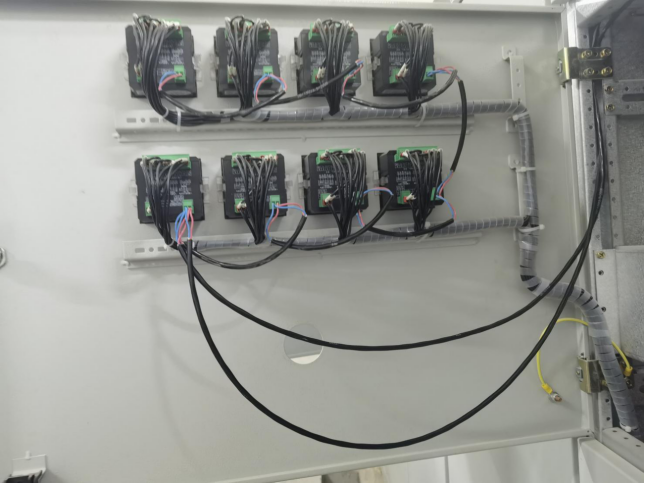

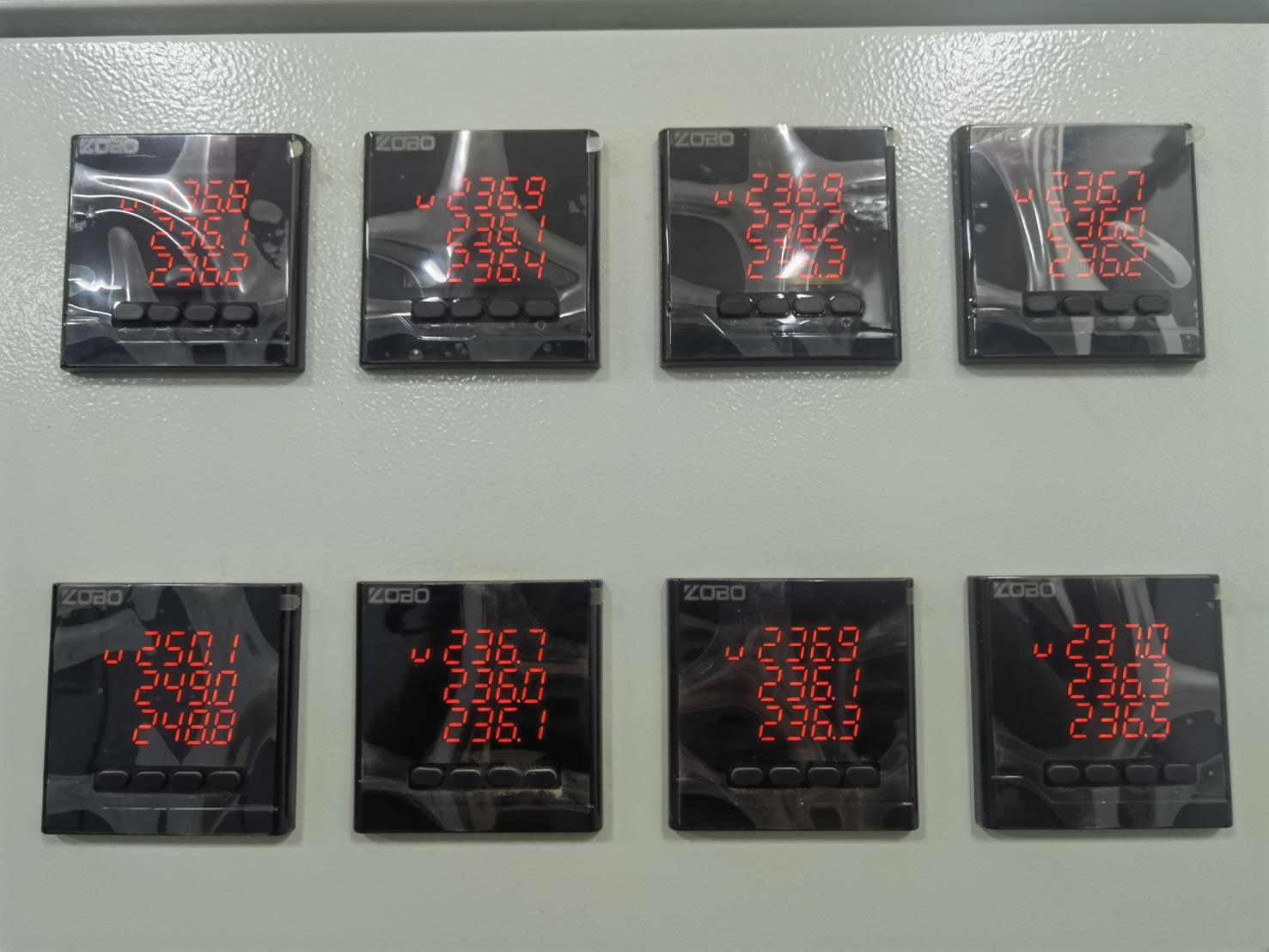

施工后


5、項目效益
(1)實時監測
能耗監測系統通過安裝在建筑物各關鍵能耗點的傳感器和計量設備(如電表、水表、燃?xì)獗淼?,實時采集能耗數據。這些數據涵蓋了空調系統、照明系統、電梯等多種能耗設備的運行情況。
(2)能耗管理
通過可視化界面,將處理后的能耗數據以圖表、報告等形式直觀展示給用戶,方便用戶了解建筑能耗的實時狀況和歷史趨勢。同時,系統提供節能建議和優化方案等決策支持信息,幫助管理者制定科學的節能策略。
(3)分類分項
可按設備、能源類型(如水、電、照明插座、空調、動力、特殊用電等)、樓棟樓層、功能區域、行政單位、教學院部等依據進行分類分項能源計量,對能耗數據進行深度挖掘與大數據分析。
(4)提升節能意識與行為
加強對建筑能耗管理人員和使用者的培訓,提高他們對節能重要性的認識,促使他們采取節能措施和行為習慣。通過系統展示節能成效和節能知識,增強用戶的節能意識,鼓勵他們積極參與節能行動。
