＞社會現狀

隨著經濟社會的發展，電能已經成為人類最重要的能源之一，生產和生活用電大幅度增加，電氣火災作為一種主要災害類型，給人民造成的生命和財產損失也與日俱增，尤其是進入21世紀之后，我國的電氣火災形式愈加嚴峻，無論是發生率，還是給人民造成的生命和財產損失，均居給類火災之首。

據公安部消防局統計，2012年電氣火災發生4.9萬起，占火災總體比例的32.2%；2013年11.6萬起，占比29.7%；2014年10.2萬起，占比27.4%；2015年10.5萬起，占比30.1 %；2016年9.4萬起，占比30.4%；2017年一季度2.4萬起，占比29.8%。2012年-2013年，隨看社會經濟的飛速發展，社會電氣化程度不斷提高，用電負荷過大等原因導致電氣火災發生越來越頻繁，使得火災數量呈上升趨勢。2014-2017年一季度，人們用電安全意識逐漸増強，開始采取多種多樣舉措預防電氣火災，使得火災數量總體呈不斷下降趨勢。2013年，隨著電氣設備使用范圍進一步擴大，電器應用范圍越來越廣，安全隱患也逐漸増多，使得2013年成為近五年來發生電氣火災數量最多的年份，全年電氣火災共發生11.6萬起，重大電氣火災45起，共導致745人死亡，538人受傷。

＞方案概述

本方案適用于提前監控火災，或者及時對火災進行報警來避免損失的消防單位及其他建筑樓宇類型。

當電氣設備中的電流、溫度等參數發生異?；蛲蛔儠r，終端探測頭（如剩余電流互感器、溫度傳感器等）利用電磁場感應原理、溫度效應的變化對該信息進行采集，并輸送到監控探測器里，經放大、A/D轉換、CPU對變化的幅值進行分析、判斷，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時輸送到監控設備中，再經監控設備逬一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。值班人員則根據以上顯示的信息，迅速到事故現場逬行檢查處理，并將報警信息發送到集中控制臺。

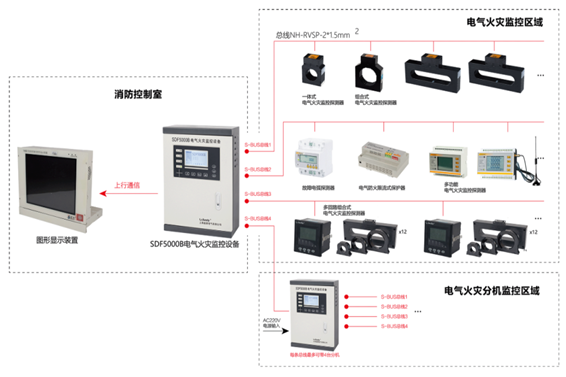

＞系統架構

＞功能特點

1、實時監測

系統實時監測各回路的剩余電流值及溫度值，并在主界面顯示詳細回路名稱編號內容。

2、報警設置及提示

系統支持對剩余電流和溫度報警值以及各回路信息和狀態進行遠程設定，當回路發生報警時，系統主動發出聲光報警信號并自動跳轉報警界面，并按順序記錄報警信息。

3、報警和故障記錄

系統配備專用的歷史數據庫，提供歷史報警記錄和歷史故障記錄，用戶可通過報表界面，隨時調取、查詢，高級權限以上用戶可對記錄進行逐條或全部刪除操作。

4、歷史數據查詢

監控設備主機內置大容量存貯設備，能耗按時間發生順序存貯100000條以上報警和故障記錄信息，并可直接顯示當前所有報警和故障的詳細信息，支持自動恢復和手動復位模式。

5、狀態信息顯示

系統可實時顯示當前的各種狀態信息（設備故障狀態、報警狀態以及當前所有通信設備的工作狀態等）與監控設備指示燈保持同步顯示。

6、系統自檢功能

監控系統主機具備手動方式啟動自檢功能，在自檢過程中對所有相關部件及器件進行檢測，并顯示相應的自檢信息，監控系統自檢時不影響系統監控報警功能的工作。

7、用戶分級管理

用戶分為不同的管理權限，普通用戶只能進行基本的操作和査詢數據，防止誤操作和非法進入。高等級用戶需要專用密碼進入，可以執行系統參數的修改清除及對監控模塊的遠程管理。

8、系統運行信息

在用戶幫助界面能直觀查詢到所有連接探測器的連接狀態，在配接信息界面能查詢所有探測器的類型、通道和設定的報警值等，使用維護非常便捷。

＞應用價值

1、電氣火災監測系統的特點在于漏電監控方面屬于先期預報系統，從而避免了生命與財產損失。

2、當電回路中相關參數異常時，監控設備發出聲光報警，指示報警部位，同時現場探測器發出閃爍報警信號，提醒用戶對隱患線路進行排查或者更換，降低由于電氣原因造成的火災風險。

＞設計標準

GB14287.4-2014 《故障電弧探測器》

GB14287.6-201X  《電氣防火限流式保護器》

GB14287.1/2/3-2014《電氣火災監控系統》
